Железобетонные Шахты лифтов

Мы занимаемся изготовлением железобетонных лифтовых шахт более 20 двадцати лет и имеем огромный опыт. Все технологические и производственные процессы отработаны и доведены до совершенства. Изготавливаются тюбинги под лифты выпускаемые Карачаровским, Щербинским и Могилевским заводами. Это нужно учитывать самым внимательным образом, т.к. все закладные детали изделий расположены в определенном порядке, и позволяют крепить к ним оснастку и оборудование только этих предприятий.

производство   Производство шахт.

За разработку и внедрение в производство объемных железобетонных элементов лифтовых шахт проектировщики нашего завода получили государственную премию РСФСР.

Объемные элементы лифтовых шахт

Объемные элементы лифтовых шахт

Шахты пассажирского лифта - ШЛ; Шахты грузового лифта - ШЛГ

толщина стен лифтовой шахты: боковые - 120 мм. (усилены под монтажные петели), торцевые - 100 мм.

Наименование изделия Чертеж Вес (тн) Цена с НДС (руб)
ШЛ 32с28 (1930x1820x2790) 4,95
ШЛ 32с30 (1930x1820x2790) 5,38

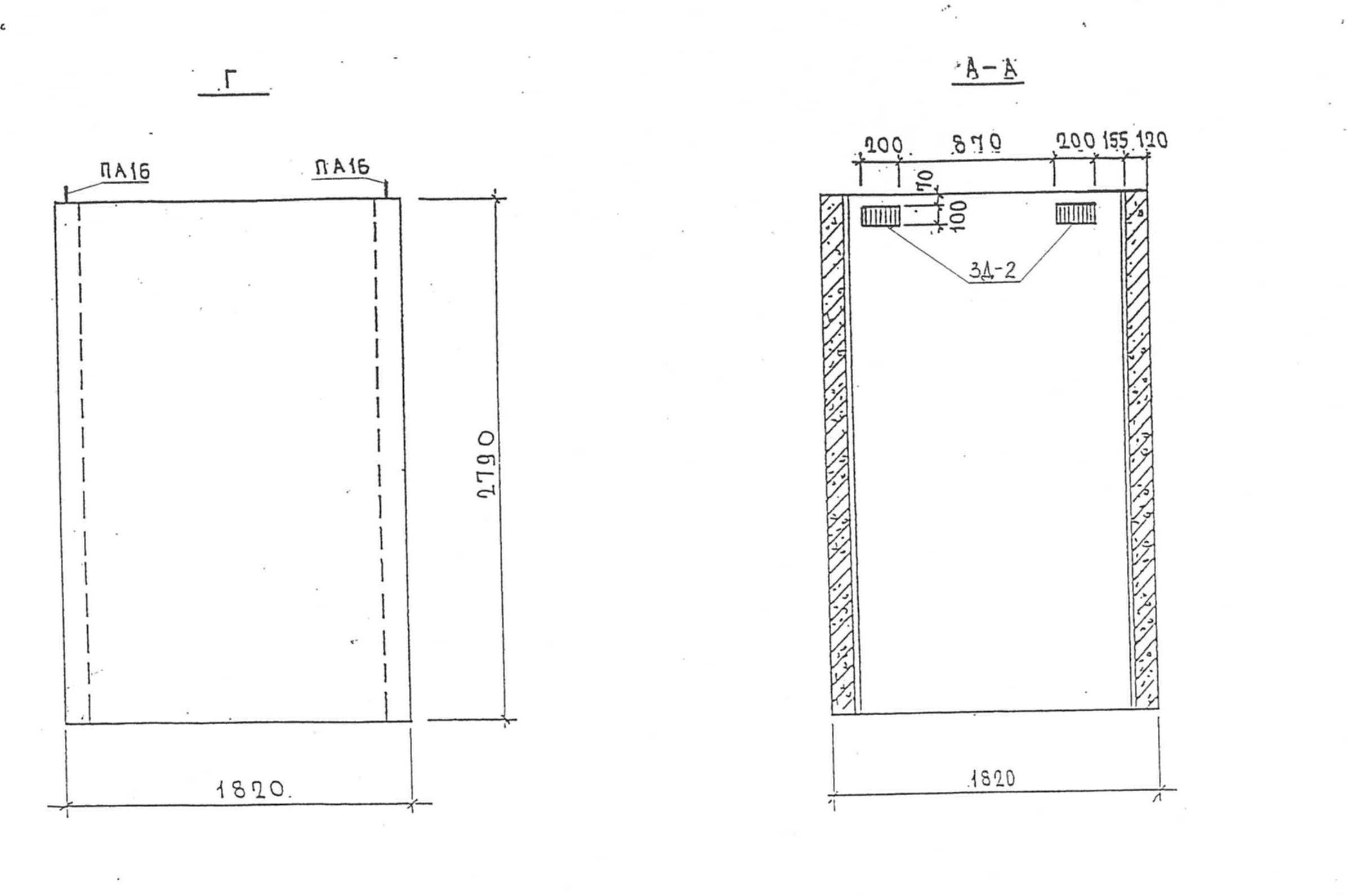

ШЛ 40с28 (1930x1820x2790) 4,95

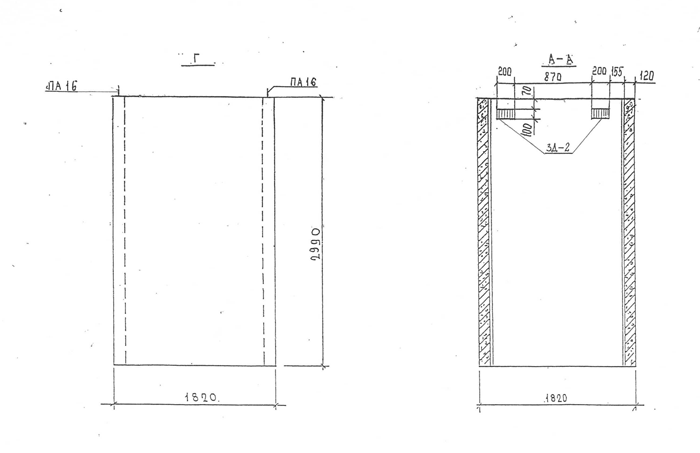

ШЛ 40с30 (1930x1820x2790) 5,38
ШЛГ 50п30 (2780x2120x2990) - 7,33
ШЛГ 50сл28 (1930x2920x2790) 6,25
ШЛГ 50сл30 (1930x2920x2990) 6,75

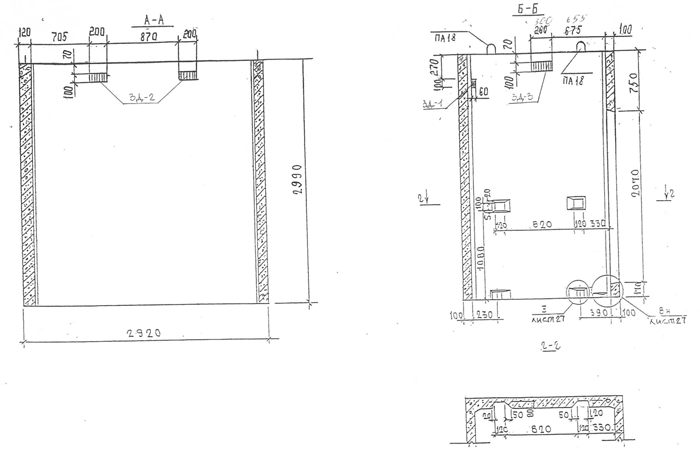

ШЛГ 63c30 (1930x2920x2990) 6,72

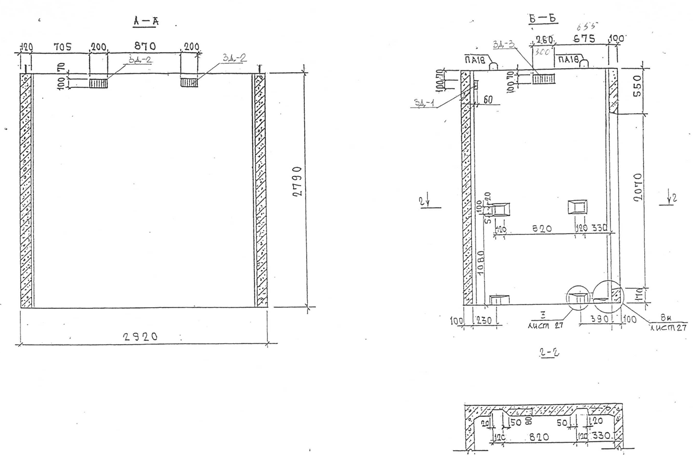

ШЛГ 63с28 (1930x2920x2790) 6,25
Для заказа, уточнения цены
и по вопросам доставки звоните по тел.:
+7 (499) 651-39-13
+7 (917) 505-04-61
Заказать


Монтируются жби шахты лифтовые с соблюдением ряда технических особенностей. Чтобы пассажирская и грузовая кабина могли беспрепятственно перемещаться внутри ствола.

Шахты лифтов сдвоенные

Шахты лифтов сдвоенные

Толщина стен лифтовой шахты составляет 100 мм. (сторона входа и задняя) и 120 мм. торцевые стороны с монтажными петлями.

Наименование изделия Чертеж Вес (тн) Цена с НДС (руб)
4ШЛ 1-1а (4600x1930x2980) 8,7
4ШЛ 3-1-3 (4600x1930x1370) 6,25
4ШЛ 4-1-3 (4600x1930x860) 6,75
Для заказа, уточнения цены
и по вопросам доставки звоните по тел.:
+7 (499) 651-39-13
+7 (917) 505-04-61
Заказать


По всем техническим характеристикам изделия соответствуют всем ГОСТам и применяются для строительства жилых многоквартирных домов. В отличии от простых, сдвоенные более выгодны при монтаже (меньше подъемов краном, лифтовое оборудование расположено компактно). При транспортировке более устойчивы на платформе автомобиля и не требуют дополнительной фиксации. При складировании занимают меньше места, допускается установка элементов в два ряда.

Также следует учитывать этажность дома, и то, что шахта лифта начинается и заканчивается доборами.

Последние цифры маркировки указывают на высоту добора. Буквы ШЛ, ШЛГ расшифровываются как шахта лифта, и грузовая. Последние буквы указывают на наличие отверстий и принадлежность изделия конкретному заводу изготовителя.

Перевозятся доборные элементы в штабелях строго по одной, или две штуки, длиномерными полуприцепами. Изделия хрупкие, перевозка жби производится с особой осторожностью.

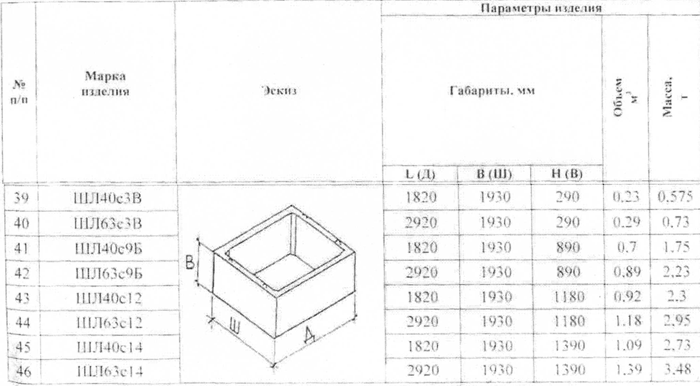

Доборные элементы шахты лифта

Доборные элементы шахты лифта




Наименование изделия Чертеж Вес (тн) Цена с НДС (руб)
ШЛ 32с12а (1930х1820х1190) - 2,30
ШЛ 32с14 (1930х1820х1390) 2,68
ШЛ 32с14д (1930х1820х1390) - 2,10
ШЛ 32с14д 1а (1930х1820х1390) - 2,23
ШЛ 32с3 (1930х1820х290) 0,55
ШЛ 32с9 (1930х1820х890) 1,71
ШЛ 32с9 1л (1930х1820х890) - 1,55
ШЛ 32с9 1п (1930х1820х890) - 1,55
ШЛ 32с9б - 1,71
ШЛ 40с14 (1930х1820х1390) - 2,62
ШЛ 40с3в (1930х1820х290) - 0,55
ШЛ 40с9б (1930х1820х890) - 1,57
ШЛГ 50 12-А (1930x2920x1180) - 2,95
ШЛГ 50 14 (1930x2920x1390) - 3,45
ШЛГ 50 14-1А (1930x2920x1390) - 2,90
ШЛГ 50 14-д (1930x2920x1390) - 3,00
ШЛГ 50 9 (1930x2920x890) - 2,21
ШЛГ 50 9 1л (1930x2920x890) - 1,82
ШЛГ 50 9 1п (1930x2920x890) - 1,82
ШЛГ 50-9б - 2,21
ШЛГ 50п9 (2780х2120х890) - 2,32
ШЛГ 50п9 1л (2780х2120х890) - 1,95
ШЛГ 50п9 1п (2780х2120х890) - 1,95

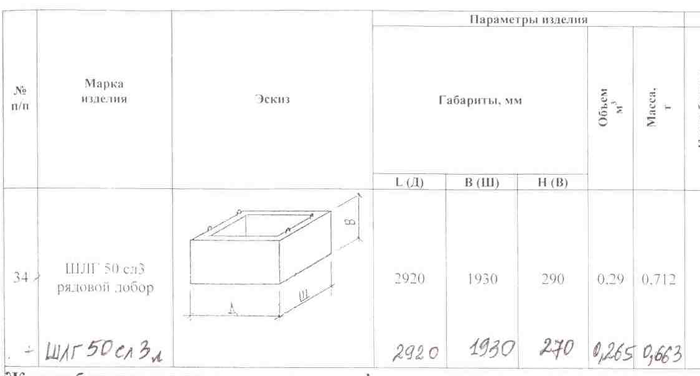

ШЛГ 50сл 3 (1930х2920х290) 0,71
ШЛГ 63c-14 (1930х2920х1390) - 3.48
ШЛГ 63c-3в (1930х2920х290) - 0.73
ШЛГ 63c-9б (1930х2920х890) - 2.23
Для заказа, уточнения цены
и по вопросам доставки звоните по тел.:
+7 (499) 651-39-13
+7 (917) 505-04-61
Заказать


Плиты перекрытий ствола шахты лифтов

Плиты перекрытий ствола шахты лифтов

Специальные плиты выпускаются для начала и окончания ствола конструкции лифтовой шахты. Аббревиатура ПВ расшифровывается как плита верхняя, ПН - плита нижняя. Если добавлен литер Г, значит плита предназначена для грузовой кабины. Из конструктивных особенностей следует отметить усиленное армирование нижней плиты, для увеличения несущих способностей. Она будет держать всю конструкцию, включая оснастку кабины, подъемную лебедку и прочее лифтовое оборудование. Верхняя плита имеет технологические отверстия для тросов и закладные детали для крепления подъемного механизма.

Наименование изделия Чертеж Вес (тн) Цена с НДС (руб)
ПВ 32с-1 (1930x1820x200) - 1,65
ПВГ 50 (2920x1930x200) - 2,70
ПВГ 50п (2780x2120x200) - 2,78
ПН 32 (1930x1820x200) - 1,76
ПНГ 50 (2920x1930x200) - 2,82
ПНГ 50п (2780x2120x200) - 2,93
Для заказа, уточнения цены
и по вопросам доставки звоните по тел.:
+7 (499) 651-39-13
+7 (917) 505-04-61
Заказать


Опорный блок под кабину лифта

Опорный блок под кабину лифта


Наименование изделия Чертеж Вес (тн) Цена с НДС (руб)
БН 18-19 (1820x1930x830) - 4,60
Для заказа, уточнения цены
и по вопросам доставки звоните по тел.:
+7 (499) 651-39-13
+7 (917) 505-04-61
Заказать


Стоит отметить еще раз, что мы выпускаем тюбинги под оснастку Карачаровского и Щербинского заводов, габариты лифтовой шахты и все элементы железобетонного ствола будут заточены под продукцию этих предприятий.Перевозка шахт Так плиты перекрытий с установленными в них закладными деталями и расчетами силовых нагрузок, будут совместимы с оснасткой только этих двух заводов. Все нюансы , связанные с комплектацией заказов оговариваются на первых шагах реализации проектов.

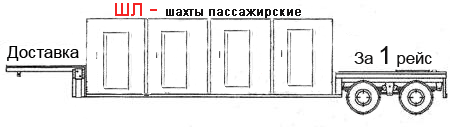

Шахты железобетонные перевозятся низкорамными площадками по четыре ШЛ или по три ШЛГ за один рейс.

Форма заказа
CAPTCHA

Вся продукция сертифицирована, прошла заводской многоуровневый контроль качества.
